衡水监控安装|工厂监控方案设计图

1）提高工厂安全及物资保障防止工厂原料和成品产品的丢失厂内员工的人生及财产得到有效的安全保障非厂内外来人员的进出得到实时的监控对有犯罪作案动机的人员给以威慑，减少犯罪违法事件发生2）提高生产效率懒散的员工在视频监控的作用下将认真工作，从而提高生产效率。

及时发现厂内各种隐患及流水线不规范的操作，便于及时纠正等提高生产，管理人员更有效的工作3）提高公司规模度安防系统是企业硬件设施的一部分，可以提升规模感对外作为公司形象与规模展示，提升信誉度在厂区内各重要路段、大门、厂区及围墙各关键部位，安装网络摄像头；能实现全天候监视，并存储录像资料；厂区围墙安装周界报警系统，配合安防监控系统使用，在夜间防范非法入侵并报警；摄像机采用可转动和自动调焦的，采用夜视效果或宽动态效果较好的摄像机，以使在背光情况和夜间光线较弱的条件下清晰成像；录像主机具有网络功能，能直接将摄像机图像远传或发送到多台分控主机上。

1、《智能建筑设计标准》(GB／T 50314—2000)2、《建筑智能化系统工程设计标准》（DB32/191-1998）3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）5、《民用建筑电气设计规范》（JGJ/T16-92）6、《民用监视电视系统工程技术规范》(GB/50198-94)7、《系统接地的型式及安全技术要求》（GB14050-93）8、《安全防范工程程序与要求》（GA/T75-94）9、《安全防范工程验收规则》（GA/T308-2001）10、《工业电视系统工程设计规范》(GBJ 115)11、《安全检查防范系统通作图形符号》（GA/74-94）12、《消防联动控制设备通用技术条件》（GB 16806—1997）13、《火灾自动报警设计规范》（GB50116-98）“某工厂安全防范系统”由电视监控单元和防盗报警单元组成。

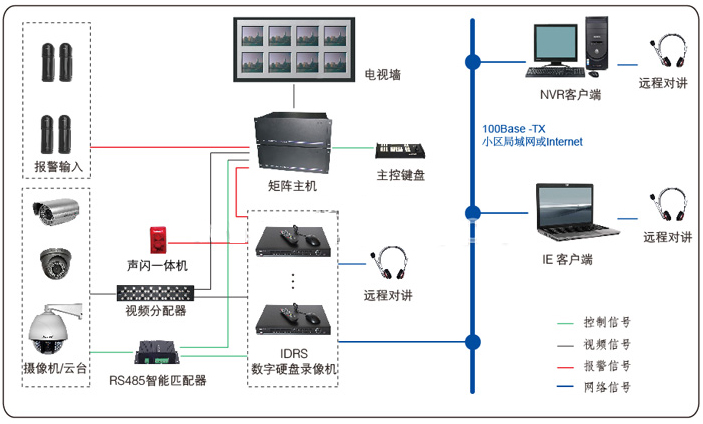

电视监控系统由前端设备、传输设备、主控设备和显示设备四大部分组成前端设备由安装在各监控区域的摄像机、高速云台摄像机等组成，负责图像和数据的采集及信号处理；传输设备包括同轴电缆和信号线缆，负责将视/音频信号传输到机房的主控设备；主控设备负责完成对前端音、视频信号进行压缩处理、图像切换、云镜操作等所有功能项的控制；显示设备主要是显示器，用以实时显示系统操作界面、监控区域图像和回放存储资料。

传统的监控方式（模拟监控方式）是采用分散控制，监控和报警作为子系统各成一体，独立进行操作和控制，不利于操作人员的管理当前，我们采用计算机多媒体监控方式，通过数字监控主机建立一个控制平台，能够将各子系统功能全部集中在该控制平台上，即一台数字硬盘录像主机上，只需通过鼠标点击，便可进行综合管理，这样不仅能够使控制变的更加简单、直观、有利于管理，并且节省资金。

防盗报警系统一般由报警传感器、传输设备、报警控制器、通信系统组成报警传感器置于被监控的现场，用来探测所需的目标；报警控制器主要处理前端报警传感器送出的报警电信号；通信系统主要通过有线与报警中心联网厂区总出入口，共装设1路室外红外夜视摄像机；总出入口两侧绿化带各装1路红外夜视高速云台摄像机；厂区内大院空旷区域安装若干红外夜视高速云台摄像机，具体数量和安装地点待定；厂区内各生产车间、办公楼楼道、电梯轿厢等关键部位共装设？个红外夜视摄像机及？个电梯专用摄像机；在厂区围墙各关键部位，设置13对红外对射报警探测器；值守人员可以通过多媒体主机控制前端设备如：摄像机、高速云台摄像机、入侵探测器等，对厂区的主要监控点和重要通道及出入口等防护区域进行24小时灵活的实时监视、云台控制、准确记录。

主控设备能将主要监控区域人员的活动情况和事件的发生情况准确记录下来，以便出现问题时便于管理人员查证在各监控点，各被监控区域的摄像机能够大范围观察各监控点人员的活动情况，同时监控中心的管理人员能及时了解进入被监控区域的人员情况，通过鼠标还可以在显示上任意显示任何一路或某几路摄像机画面，控制摄像机的旋转以及对画面进行推拉,以便达到最佳的视觉效果。

通过系统联动功能实现夜间入侵报警、报警电子地图、联动警号输出、报警联动录像、视频联动录像等功能另外，主控系统可以进行分级别管理通过小区内的计算机局域网，物业管理部门的领导或主管可在自己的办公室内的分控计算机上随时了解区内人员工作及活动情况，还可进行相关操作，便于宏观和微观上的管理。

在围墙四周安装主动红外对射探测器报警系统，主要由前端主动红外探测器、防盗报警控制主机、总线扩充模块及传输线缆组成主动红外探测器探测到有人入侵翻越围墙（遮断红外线）时，发送报警输出信号给总线扩充模块，通过总线信号传输给报警控制主机，报警控制主机发出报警信号（键盘显示、声光报警）。

报警控制主机发出报警信号的同时，通过报警联动输出模块输出相关防区的报警信息给电视监控系统电视监控系统根据报警控制主机的信号，调动相应的区域的摄像机切换到报警点，进行观察并同时进行录像

前端设备是指以公开方式安装在现场的摄像系统，包括CCD摄像机、镜头、云台、防护罩、支架等其中，摄像机是指以公开方式安装在现场的摄像系统，包括CCD摄像机、镜头、防护罩、支架等，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送到控制中心的显示器上。

因此，摄像机的选择是直接决定系统图像清晰稳定的关键，同时又是系统中使用易损的设备，对该类器材选择必须满足：器材技术指标要求，能适应多种环境要求；器材性能过硬；在器材正常磨损（如录像机磁鼓、马达）、失效（如监视器显像管）时，其备件供应充分、更换简便。

水平分辨率彩色560线/黑白600线，0.0001Lux，25倍光学变焦（f=3.6~91.3mm），12倍数码变焦；红外夜视距离：150米；360度连续旋转，垂直90度旋转；手控水平转速：最快180°/s，预置位调用转速：最快240°/s；203个用户定义预置位；9条预置位巡航轨迹，1条花样扫描，20条两点间自动线性扫描，支持速度和方向可设的360度圆周扫描；带可编程看守位功能；长焦限速功能：球机最大转速随着摄像机焦距倍数增大而降低，以准确捕捉目标；红外灯亮度随镜头焦距变化智能调节，保证远近距离红外照度均匀；红外灯设计带限流和稳压过载保护功能，保证红外灯长时间工作；RS485控制，自动识别多种PTZ控制协议和波特率；定时执行特殊命令功能；7路报警输入/1路继电器输出；双轴承结构，大力矩步进电机设计，定位精准；高强度铝合金压铸外壳，内置加热器（选配）和风扇，适合全天候使用；防水，防尘，达到IP66防护等级；内置电源浪涌和雷电保护，抗0～±4000V高压雷击浪涌；可壁装或吊装；可以外部直接调整镜头远近和聚焦防水，防尘，达到IP66防护等级图像传感器：1/3" SONY EXview HAD CCD II水平分辨率：700电视线信号系统：PAL/NTSC有效像素：PAL：976×582；NTSC：976×494（H×V）镜头：9-22mm固定光圈手动变焦镜头最低照度：0.01Lux/F1.2；0Lux（红外灯开启）红外灯有效距离：50米电源：DC12V工作温度：-10oC~50oC（相对湿度:最大95%）3.5英寸，防暴金属外壳，可有效抵挡外来撞击图像传感器：1/3" SONY EXview HAD CCD II水平分辨率：700电视线有效像素：PAL：976×582；NTSC：976×494（H×V）镜头：4-9mm固定光圈手动变焦镜头最低照度：0.01Lux/F1.2；0Lux（红外灯开启）同步方式：内同步红外夜视距离：30米电源：DC12V工作温度：-10oC ~ 50oC防暴金属外壳，可有效抵挡外来撞击水平分辨率：600电视线有效像素：PAL：752×582；NTSC：768×494镜头：3.6mm最低照度：0. 01Lux/F1.2电源要求：DC12V尺寸：86×57mm(Φ×H)工作温度：-10oC ~ 50oC传输系统承担视频图像信号、报警信号和控制信号的传送。

根据设计要求，视频信号的传送基本上经屏蔽密度为96%的抗干扰SYV75-5-2 专用同轴视频电缆传输（如摄像机到中心控制室的延长距离超过228米，则需相应增加视频电缆线芯的直径）监视现场和控制中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，同时从控制中心的控制信号要传送到现场，所以传输系统包括视频信号和控制信号传输两部分。

一般采用同轴电缆传输视频基带信号，也可采用光缆传送电视信号以及用平衡电缆对也就是利用电话电缆传送由于电缆对外界的静电场和电磁波有屏蔽作用，可减少串扰，传输损失也较小但当电缆作为长距离传送媒体时，会发生对地不平衡低频地电流的影响，有时也会有高频干扰。

信号传输带宽为50Hz～4MHz，当传输距离在200m以内时，用同轴电缆传送，其衰减的影响一般可不予考虑；当传输距离大于200m时，电缆衰减量较大，为了能把整个带宽内不同频率的信号进行传输，必须使用电缆补偿放大器。

某些场合，布线非常困难时，可以采用无线传输如微波定向传输，但它要占用频率资源，需经无线电管理委员会核准对于CCTV，常用的控制方式有直接控制、编码控制、同轴视控目前直接控制由于线缆过多，很少采用编码控制是将全部控制命令数字化(调制)后再传输，到控制设备后再解调，还原成直接控制量，可节约线缆。

这种方式传输距离长，目前工程中采用较多同轴视控就是控制信号与视频信号共用一条同轴电缆，利用频率分割或视频信号消隐期传输控制信号的方式传输，但价格较贵由于我们的监控室与监控点相对距离不是太远采用编码控制为防止电磁干扰和外电源及变频电梯等干扰，电缆应敷设在接地良好的金属管或金属桥架，同时保护线缆。

在此工程下，由于条件受到局限监控线缆采用高屏蔽钢绞线空中铺设报警系统沿围墙PVC 线槽铺设在节点处加设控制箱系统视频输入和输出阻抗以及视频电缆的特性阻抗均同为75Ω多芯双绞线传送报警信号和控制信号多芯护套线传送设备用电。

主控部分是整个系统的“心脏”和“大脑”，是实现整个系统的指挥中心其应实现的主要功能有：视频信号的显示、切换与记录；摄像机与其辅件（镜头、云台等）的控制，报警信号的输入/输出，报警联动录像，网络传输功能等。

因此，所选设备应具有高性能、系统性、多功能、且易于扩展该方案中选用IDRS-7000HE系列数字硬盘录像主机具备了以上这些特点标准H.264双编码，支持通用播放器播放界面简洁大方，操作灵活方便面板、遥控、鼠标、控制键盘等多种操作方式多倍速的快退和快进多种分辨显示良好的网络性能，丰富的网络协议SATA硬盘接口USB2.0高速备份多路同时回放VGA、监视器同时输出并提供SPOT功能中英文操作。

序号名称单位简介适用环境1红外线一体化恒速球台9寸红外一体化低速球，480线，f=3.9-85.8mm，红外夜视距离100米，水平355度旋转，垂直90度旋转，转速12°/s，内置解码器（Pelco-D、Pelco-P协议），供电电源：AC24V。

夜间无辅助光源环境的100米以内的远距离监控2红外照车牌摄像机台外壳防水、防暴，540线彩转黑，0.1Lux， 1/3″Sony Super HAD CCD，内置9-22mm镜头，自带红外灯，具有强光抑制功能，专门用来识别车牌，电源：DC12V，标配含支架。

适合于小区出入口或停车场出入口安装使用3彩色红外夜视摄像机台外壳防水、防暴，彩转黑，420线，0Lux，标配镜头9-22mm，可外部调节镜头变焦/聚焦，红外距离50米，电源：DC12V夜间无辅助光源环境的50米以内近距离监控。

4彩色红外夜视摄像机台420线，标配6-15mm手动光圈手动变焦镜头，红外距离60米，防水， 防尘， 达到IP66防护等级，内置加热器和风扇， 适合全天候使用，电源：DC12V/2A夜间无辅助光源环境的60米以内近距离监控。

530米塑胶海螺手动变焦红外摄像机台塑胶外壳，彩转黑，420线，0Lux，标配镜头4-9mm，可外部调节镜头变焦/对焦，红外距离30米，电源：DC12V用于室内监控6防暴半球摄像机台彩转黑，420线，0.01Lux，标配3.6mm镜头，电源：DC12V。

用于电梯轿箱监控7彩色飞碟摄像机台彩色，420线，0.1Lux，标配3.6mm镜头，电源：DC12V用于电梯轿箱监控8直流线性稳压电源只DC12V/1.5A适用于100米以内红外夜视摄像机916路嵌入式硬盘录像机。

台压缩格式：H.264压缩分辨率：CIF(全实时)视频输入：16路视频输出：1路VGA，1路BNC(可同时输出)音频输入：4路音频输出：1路报警输入：8路报警输出：4路回放：4路视音频同步回放网络接口： 一个10M/100M自适应以太网接口(RJ45)

通讯接口：1个RS422口（PTZ控制），1个PS2鼠标接口，1个USB口硬盘接口：2个SATA接口（每个硬盘最大支持2TB）支持光盘刻录，支持面板、遥控器和鼠标操作，双码流，支持4路视频同时回放10三星高清视频监控专用硬盘

块2TB11RS485智能匹配器只4路RS485信号输入；1路RS485信号输出；双绞线最远传输距离1200米12视频矩阵台80入12出13视频分配器台16进32出1421"彩色纯平监视器台600线，1路视频输入，1路视频环接输出，1路音频输入(RCA)，带扬声器输出，OSD菜单。

15操作台套16电视墙套
