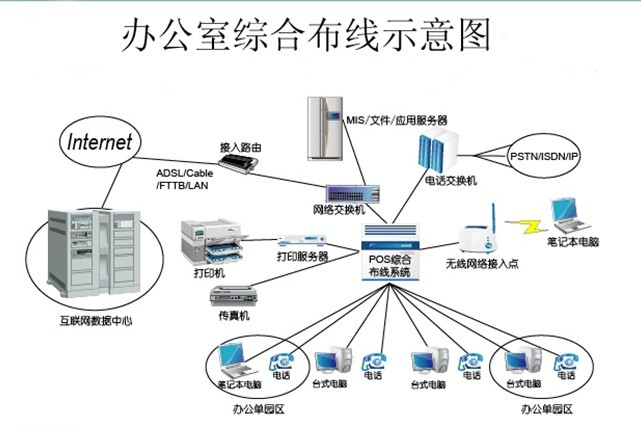

石家庄门禁考勤一体机|办公室综合布线设计图

发布时间:2023-12-22 09:00来源:

办公室综合布线解决方案办公室布线需要考虑用户最终使用的信息点(信息插座),安装在墙上的位置、使用是否方便,信息点的多少以及以后出现问题能否便于维护,是我们进行办公室网络布线必须要考虑的因此,办公室里强弱电(电力电源和图象、数据、语音)线路的走向,都是属于我们规划与设计范围之内的。

办公室综合布线,细节决定成败我们设计思路就是采用办公室布线系统的标准进行实施,这样管理维护方便,系统设计有一定超前性,考虑今后未来的扩展及应用

1、办公室布线的需求办公室布线的信息插座作为布线系统的水平子系统一部分,不管企业的办公应用如何变化,办公室综合布线需要满足我们以4点下要求◆ 对电话的要求:利用电话交换机,将企业与外界有效地联系起来,同时方便内部通话。

◆ 对电脑网络的要求:综合布线采用星形结构,能支持现在及今后的网络应用——10Mb以太网、 100Mb快速以太网、1000Mb千兆位以太网对图像传输方面的需求:模拟图像、数字图像、会议电视等◆ 对背景音乐的要求:背景音乐系统包括功率放大器、扬声器、自动播放系统等设备组成。

茶余饭后可播一些轻松愉悦的背景轻音乐,可为企业营造良好的工作氛围◆ 对安防监控系统的要求:安防监控系统包括监控摄像头、硬盘录像机、监视器等设备,用于管理办公区公共区域的安全问题,防盗问题、24小时实时录像,是企业必不可少安防设备。

2、弱电点位的安装位置对于办公楼环境而言,办公空间有大开间,也有四壁的小房间对这两种形式下的工作区子系统的面板安装采用不同的安装方法小房间不需要分隔板,信息插座只需安装于墙上;对于大开间而言,选用以下两种形式的安装方法:1)信息插座安装于地面上要求安装于地面的金属底盒应当是密封的、防水、防尘并可带有升降的功能。

此方法对于设计安装造价较高并且由于事先无法预知工作人员的办公位置,因此灵活性不是很好,建议根据房间的功能用途确定位置后,作好预埋,但不适宜大量使用,以免影响美观2)信息插座安装于墙上此方法在分隔板位置未确定情况下,可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。

RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离,信息插座和电源插座的低边沿线距地板水平面30cm信息模块与双绞线压接时,注意颜色标号配对,进行正确压接连接方式分为568A和568B两种方式,两种方式均可采用,但注意在一套系统方案中只能统一采取一种方式。

3)监控摄像头安装于墙上在满足监视目标视场范围要求的条件下,其安装高度:室内离地不宜低于2.5m;室外离地不宜低于3.5m 在强电磁干扰环境下,监控摄像头安装应与地绝缘隔离电梯厢内的监控摄像头应安装在厢门上方的左或右侧,并能有效监视电梯厢内乘员面部特征。

4)背景音乐安装屋顶或墙上背景音乐使用的扬声器有吸顶式扬声器或壁挂式扬声器,办公场所安装吸顶音箱:屋顶3.5米的大开间一般8米一只,小房间根据需求布置壁挂音箱敷设面积较大,通常20米一只效果较好3、办公室布线走线方式

办公室布线要综合考虑,包括网络、电话、背景音乐、安防监控等可以直接走天花板架,放入线槽,埋入墙中,工业标准允许在接近连接地方引入结合点1)采用走吊顶的轻型槽型电缆桥架的方式这种方式适用于大型建筑物为水平线缆提供机械保护和支持的装配式槽型电缆桥架,是一种闭合式金属桥架,安装在吊顶内,从弱电竖井引向设有信息点的房间,在由预埋在墙内的不同规格的铁管,将线路引到墙上的暗装铁盒内。

线槽的材料为冷轧合金板,表面可进行相应处理,如镀锌、喷塑、烤漆等,线槽可以根据情况选用不同的规格为保证线缆的转弯半径,线槽需配以相应规格的分支配件,以提供线路路由的转弯自如为确保线路的安全,应使槽体有良好的接地端,金属线槽、金属软管、金属桥架及分配线机柜均需整体连接,然后接地,如不能确定信息出口准确位置,拉线时可先将线缆盘在吊顶内的出线口,待具体位置确定后,再引到信息出口。

2)采用地面线槽走线方式这种方式适应于大开间的办公间,有密集的地面型信息出口的情况,建议先在地面垫层中预埋金属线槽或线槽地板主干槽从弱电竖井引出,沿走廊引向设有信息点的各房间,再用支架槽引向房间内的信息点出线口,强电线路可以与弱电线路平等配置,但需分隔于不同的线槽中,这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板,真正作到在一个清洁的环境中,实现办公自动化。

4、办公室其他的布线细节在每个办公室布置的信息点(信息插座)应当和办公室的电源插座布在同一个水平方向上,间距20cm左右;这样布线主要是便于用户的电源和双绞线网线的同时连接,也便于以后维修维护;目前布置每个信息插座最好能采用4口的布线面板,二个网络接口布线(一个外网、一个内网),二个语音点(一个内线、一个外线),并且网络数据与语音布线能够互换使用;根据企业的实际需求情况,设计每个办公室的信息点和语音点,每个信息点的附近应当配备电源插座。

同时在办公室合适的位置还需要布背景音乐广播点,灭火系统探头以及监控点等5、办公室无线网布线可以考虑采用无线网络为移动办公人员提供网络接入;利用无线网络“布线”可以使用户拥有一个可以随时移动的办公区域对于需要随时增加办公节点而又需要网络连接办公区域的公司,这一点十分有用。

办公室无线网络布线能使这些新增加的办公接入点使用办公室内原有的打印机、存储设备等所有共享设备,操作简单,同时可以弥补有线布线的缺点,将有线和无线结合起来使用,尽力满足企业上网办公的实际需求
